Toplotna prevodnost tankih premazov: kako brati podatke o lambda
Preskoči po tem prispevku
Pri premazu debeline okoli enega milimetra argument toplotne zaščite visi na enem vprašanju: Na kaj se nanaša vrednost lambda? Povezava je preprosta, toplotna upornost izhaja iz debeline, deljene s toplotno prevodnostjo, R = d / λ. Pri plasteh v območju desetink milimetra zato vsaka predpostavka o debelini in merilni poti sooblikuje rezultat.
Tri poti, tri različne izjave
| Pot | Kaj se določa | Povratno vprašanje k podatku |
|---|---|---|
| Ploščna naprava in naprava z merilnimi ploščami toplotnega toka (DIN EN 12667, DIN EN 12664) | Toplotna upornost gradbenih materialov in gradbenih proizvodov | Kateri vzorec, katera debelina, katero stanje vlažnosti? |
| Postopek hot box | Toplotna upornost zgradbe, pri poskusu IBP z navpično vgrajeno izolacijo | Katera zgradba, kakšen položaj vgradnje? |

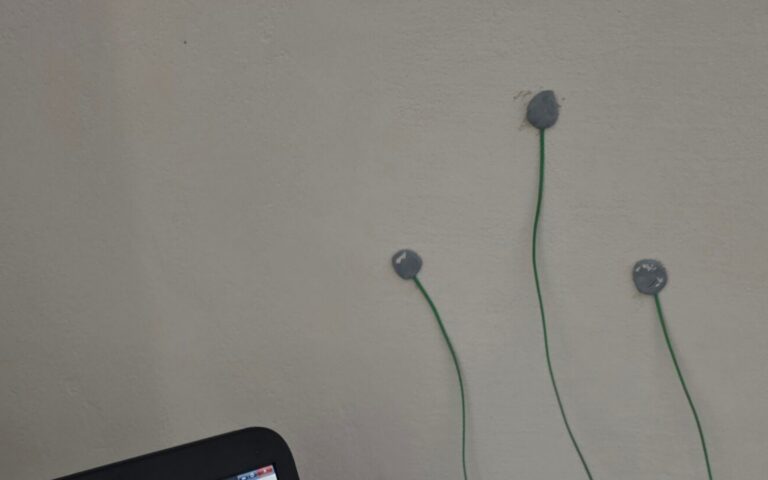

| Meritev in situ (ISO 9869) | Toplotna upornost in koeficient toplotne prehodnosti na gradbenem elementu | Kako dolgo, pri kakšnih robnih pogojih, katera izhodiščna vrednost? |
Standarda EN 12667 (proizvodi z visoko in srednjo toplotno upornostjo) in EN 12664 (suhi in vlažni proizvodi s srednjo in nizko toplotno upornostjo) pregled standardov portala Baunetz Wissen navaja z izdajo 2001-05; aktualno različico je treba preveriti pri založbi standardov.
Da merilna pot premakne rezultat, kaže raziskava Fraunhoferjevega inštituta za gradbeno fiziko (IBP) na IR-odbojnih izolacijskih folijah. Po postopku hot box, pri katerem je izolacija vgrajena navpično, je bila vrednost dvakrat višja kot v ploščni napravi, v kateri je izolacija vgrajena vodoravno in stisnjena: 1,00 v primerjavi z 0,5 m²K/W. To je drug izdelek, a ista lekcija: postopek in položaj vgradnje sodita k podatku.
Sistemska vrednost namesto materialne karakteristike

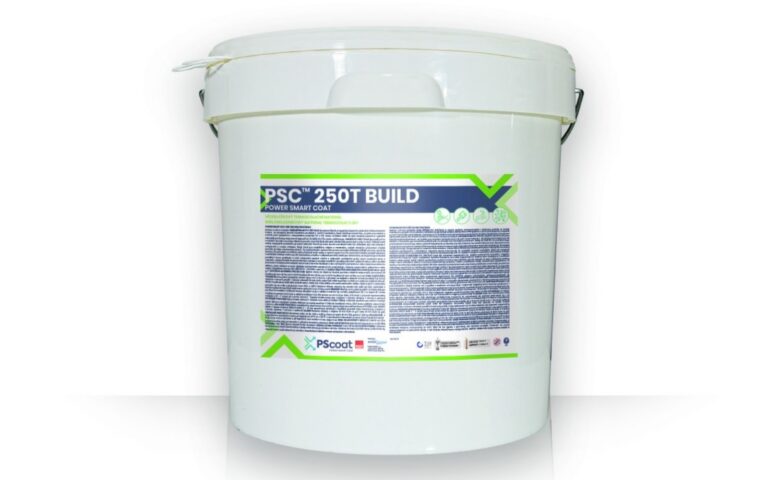

Za sistem PScoat ponudnica ne navaja materialne karakteristike po EN 12667, temveč ekvivalentno sistemsko vrednost. Oznaka CE za to navaja postopek hotbox in ugotavlja, da vrednosti predstavljajo sistemske vrednosti lastnosti in ne ustrezajo toplotni prevodnosti materiala v smislu EN 12667 ali EN 12664. Na strani Nachweise (dokazila) ponudnica vrednost opisuje kot sistemsko vrednost, izpeljano iz poskusa na preskuševališču, za preizkušeno debelino plasti 0,35 mm, ki je ni mogoče linearno prenesti na druge debeline.
Sistemski priročnik gre še dlje. Sistemske vrednosti lastnosti naj ne bi bile računske vrednosti toplotne prevodnosti, uporabne po gradbenem pravu, in ker materialne vrednosti λ po EN 12667/12664 ni, sistema ni mogoče brez nadaljnjega vstaviti v izračun vrednosti U. Tudi merilno poročilo PSC-U-2026-001 daje samo izpeljano primerjalno vrednost in pojasnjuje, da ni v laboratoriju določena materialna karakteristika.
Kaj zmore povratni izračun
Ekvivalentna vrednost lambda nastane tako, da se iz izmerjene vrednosti U določi dodatna upornost plasti in deli z njeno debelino: λ = d / (1/Unovo − 1/Ustaro). V merilnem poročilu tako iz U = 0,20 W/(m²K) pri 0,5 mm izhaja vrednost okoli 0,000114 W/(m·K), iz stabilnega merilnega okna z U = 0,140 W/(m²K) pa okoli 0,000077 W/(m·K). Sprememba vrednosti U za 0,06 W/(m²K) torej premakne rezultat za približno tretjino.
Vrednost je tako obremenljiva le toliko kot tri vhodne količine: izmerjena končna vrednost, predpostavljena izhodiščna vrednost stene in debelina. Stran Nachweise se nanaša na preizkušeno debelino plasti 0,35 mm, merilno poročilo na 0,5 mm; vsaka vrednost sodi k svoji debelini in svojemu gradbenemu elementu. Lambda brez podatka o debelini ni primerljiva.
Pet vprašanj za tehnični list
- Materialna karakteristika ali sistemska vrednost? Ali je zraven preskusni standard, na primer EN 12667 ali EN 12664?
- Od kod izvira vrednost? Iz preskusnega certifikata, poskusa hotbox, preskuševališča ali terenske meritve?
- Katera debelina in katera zgradba sodita zraven? Ali se vrednost sme prenesti na druge debeline?
- Kdo je meril in kdaj? Ali je preskusno poročilo priloženo ali je na voljo le „na zahtevo“?
- Ali je vrednost računska vrednost za dokazila? Za sistem PScoat priročnik to izrecno zanika.
K temu sodijo tudi podatki o razredih v tehničnem listu; kako jih brati, pojasnjuje prispevek Branje tehničnega lista: kaj razredi V in W res povedo.
Viri
- Baunetz Wissen: Normenübersicht Wärmedämmstoffe (DIN EN 12667, DIN EN 12664, ISO 8301/8302) (pregled standardov za toplotnoizolacijske materiale) – izdaje standardov po pregledu, med drugim 2001-05
- Hauser/Kersken/Schade/Sinnesbichler: Experimentelle und theoretische Untersuchungen von Infrarot reflektierenden Dämmmaterialien, Bauphysik 33 (2011), Heft 1 (eksperimentalne in teoretične raziskave infrardeče odbojnih izolacijskih materialov) – Bauphysik 33 (2011), zvezek 1, str. 33–42
- CE-Kennzeichnung PSC 250 T (EN 15824), Leistungserklärung Nr. PSC250T-2026-01 (oznaka CE PSC 250 T, izjava o lastnostih št. PSC250T-2026-01) – 7. 4. 2026
- PScoat Nachweise: Prüfberichte, Messungen, Zertifikate (dokazila: preskusna poročila, meritve, certifikati) – stanje: 12. 10. 2026
- Systemhandbuch PSC-FAS-001 (Kapitel 24: Bauphysikalische Einordnung & Grenzen) (sistemski priročnik; poglavje 24: gradbenofizikalna umestitev in meje) – različica 1.0, izdaja junij 2026
- Wirkprinzip: Strahlung statt Dämmstoffdicke (princip delovanja: sevanje namesto debeline izolacije) – dostop: 30. 10. 2026
- Was kann PScoat wirklich? (Infos) (kaj PScoat resnično zmore?) – dostop: 30. 10. 2026
- PScoat – In-situ-U-Wert-Messung, Technischer Messbericht PSC-U-2026-001 (meritev vrednosti U in situ, tehnično merilno poročilo) – merilna serija 6./7. september 2026
